Chladírenské posuvné dveře 480 TN

480tnCharakteristika a použití

  • chladírenské posuvné jednokřídlé dveře s obložkovou plastovou zárubní typu Z1
  • vysoká provozní spolehlivost
  • bezporuchový provoz

Provedení dveří 480 TN

logo frigomont2Chladírenské dveře 480 TN lze dodat jako jednokřídlé, dvoukřídlé provedení pouze za příplatek.
Dveře ve standardním provedení nejsou určeny do agresivního prostředí.

Ceník





Technické parametry dveří

Požární odolnost výplně křídla:

  • těžko vznětlivá látka, třída hořlavosti B1 podle DIN 4102, díl 1
  • deklarovaný ukazatel podle ČSN EN 14351-1 součinitel prostupu tepla Ud = 0,39 W/m2 x K, chladírenské dveře pásmo A, B

Použití dveří 480 TN

Chladírenské dveře do chladíren, boxů, zachlazených prostorů, potravinářských a gastronomických provozů s teplotou neklesající pod -2°C.

Standardní provedení dveří 480 TN

Standardně bez prahu - typ S3. Křídla dveří jsou zateplená, tlouštky 60-68 mm s chladírenským těsněním po celém obvodu křídla, rám křídla je v provedení eloxovaný hliník. Za příplatek je tento typ dveří možné dodat v provedení s automatickým elektrickým pojezdem.

Povrchová úprava křídla

ZÁKLADNÍ PROVEDENÍ – LAKOVANÉ BÍLÉ: pozinkovaný lakovaný plech tloušťky do 0,65 mm, barva bílá RAL 9010 (pouze informativní), za příplatek lze i jiné barevné provedení.

Nadstandardní provedení povrchu křídla

a) provedení sklolaminát: křídlo - povrch vysoce odolný nekorodující materiál tloušťky do 2 mm v provedení hladkém (jen barva bílá) nebo embos - vroubkovaný (barva bílá nebo šedá) orámované eloxovaným hliníkovým profilem,

b) provedení nerez: křídlo - povrch nerez plech hladký, popř. kroužkový tl. do 0,8 mm orámované eloxovaným hliníkovým profilem.

Stavební příprava

Stavební otvor pro zárubeň Z1:
šířka stavebního otvoru = světlá šířka dveří +120 mm
výška stavebního otvoru = světlá výška dveří +60 mm

Stavební otvor pro přední obložku Z0:
šířka stavebního otvoru = světlá šířka dveří
výška stavebního otvoru = světlá výška dveří

Standardní rozměry dveří

Standardní rozměry dveří

Chladírenské posuvné dveře -
standardní provedení
Rozměr dveří - světlost otvoru

šířka L  x výška H (mm)
1000 x 2000
1200 x 2000
1200 x 2200
1300 x 2000
1300 x 2200
1300 x 2500
1400 x 2000
1400 x 2500
1500 x 2400
1500 x 2500
1600 x 2000
1600 x 2500
1600 x 2600
1800 x 2500
1800 x 2800
2000 x 2500
2000 x 3000
2500 x 2500
2500 x 3000
3000 x 3000
jiný rozměr po dohodě

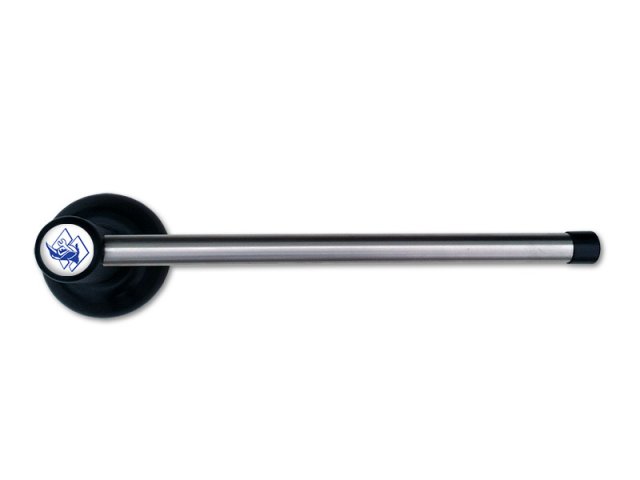

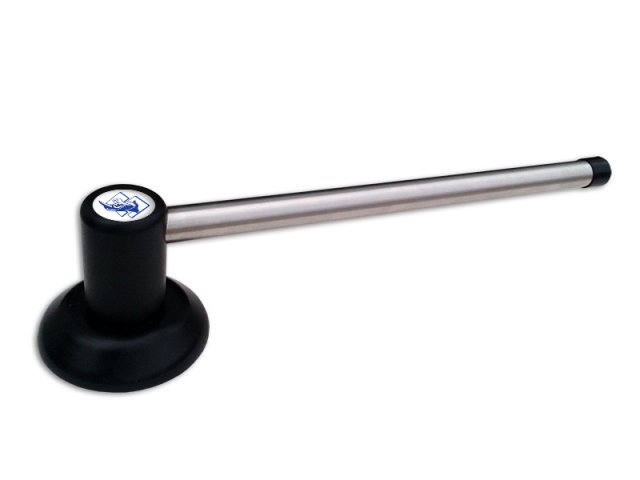

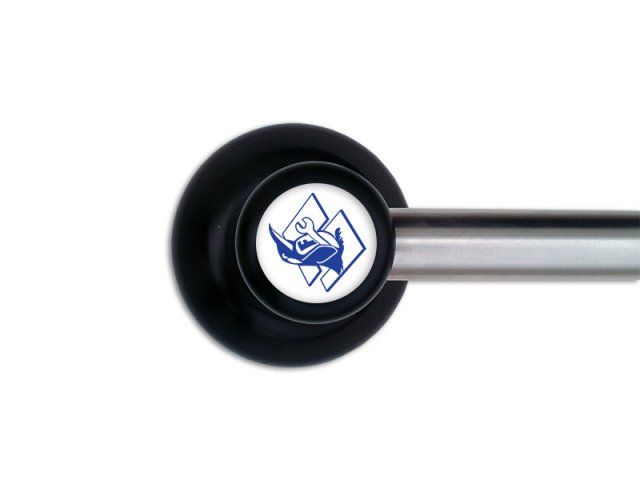

Odrážecí klika pro posuvné dveře 480 TN a 480 TN-E

klika1
klika2
klika3

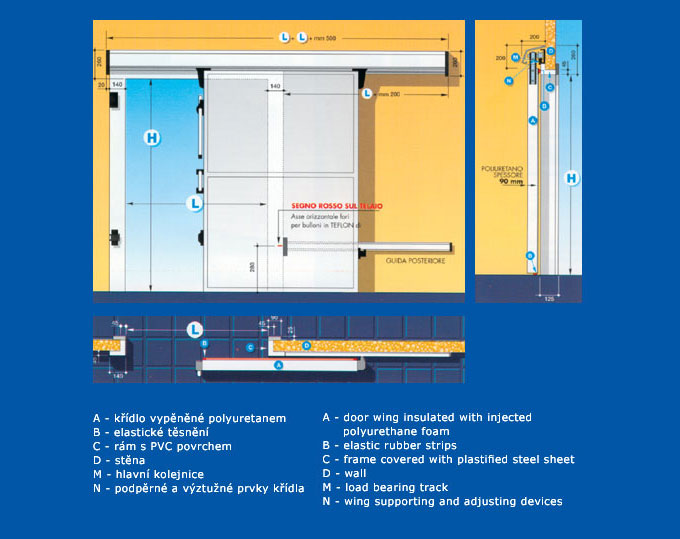

Detail - posuvné chladírenské dveře 480 TN

480tn popis



Dokumentace ke stažení

pdfTechnický list 480 TN
pdfMontážní manuál 480 TN, 480 TN-E
pdfProvozní podmínky
pdfProhlášení o vlastnostech č. FRIGO 02/2013

Právo změny vyhrazeno. Za případné chybně uvedené informace neručíme. Všechny technické údaje je nutno konzultovat s naším technickým oddělením.
