Skladba IV
- C-kazeta s vloženou tepelnou izolací
- tepelná izolace kotvená pomocí speciálních kotevních šroubů obkladových prvků
- difuzně otevřená fólie např. DEKTEN
- trapézový plech na čela C-kazet
Vyhodnocení:
Z vypočtených hodnot vyplývá, že skladba vyhoví požadavkům normy z hlediska součinitele prostupu tepla i při vyšších teplotách a vlhkostech interiéru. Výpočet prokazuje, že tento princip skladeb umožní odstranit povrchovou kondenzaci pro prostory s vlhkostí do 60% (požadavek normy).
Poznámka: Výpočet je proveden pro tloušťku "přídavné" tepelné izolace 60mm. Při vyšších tloušťkách skladba bezpečně vyhoví pro všechny uvažované parametry interiéru. Zvýšená pracnost při montáži vnějšího plechu. V místě kotvení může dojít ke zvlnění (deformaci) plechu - estetické vady.

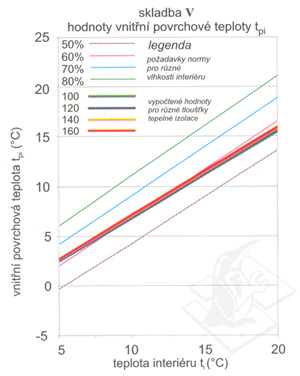

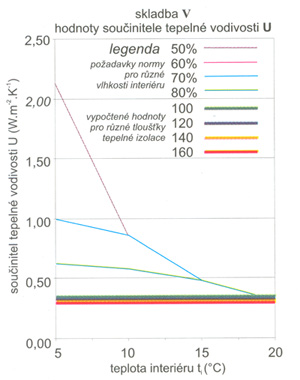

Hodnoty součinitele tepelné vodivosti a vnitřní povrchové teploty:
 |
 |
