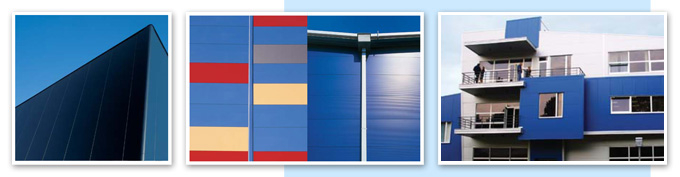

Ohnivzdorné stěnové panely FTV INVISIO (FTV HL) umožňují vytvořit venkovní fasádu bez viditelných kotvících prvků. Panely jsou na mezilehlých podporách kotveny v zámku pomocí speciálně navržené roznášecí podložky. Panely se skrytým spojem jsou určeny hlavně pro svislé kladení, ale mohou být použity i pro vodorovné kladení při dodržení technických podmínek.

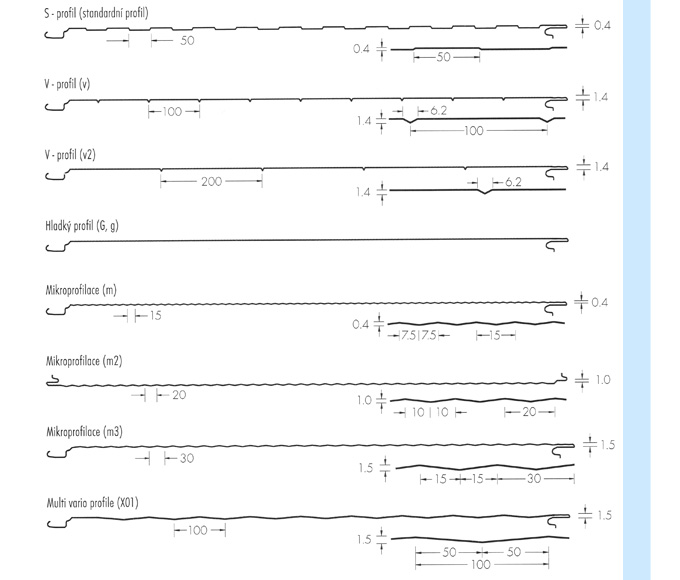

| Typ profilace | Strana A | Strana B |
| S - profil (s) | • | • |
| V - profil (v, v2) | • | • |
| Hladký profil (G, g) | • | • |
| Mikroprofilace (m, m3) | • | |
| Mikroprofilace (m2) | • | |
| Multivario (X) | • |
Ohnivzdorné střešní panely FTV INVISIO - technické vlastnosti
| tloušťka panelu [mm] | 50 | 60 | 80 | 100 | 120 | 133 | 150 | 172 | 200 | 240 |
| hmotnost [kg/m2] Fe 0,6/ Fe 0,6 |
16,5 | 17,7 | 20,1 | 22,5 | 24,9 | 26,5 | 28,5 | 31,2 | 34,5 | 39,3 |
| součinitel U [W/m2K] | 0,76 | 0,61 | 0,47 | 0,39 | 0,32 | 0,30 | 0,26 | 0,23 | 0,20 | 0,17 |
| požární odolnost | El 30 | El 60 | El 120 | El 180 | El 240 | |||||
| reakce na oheň izolačního jádra | nehořlavé - třída A1 | |||||||||
| Rw index vzduchové neprůzvučnosti [dB] | 30 | 32 | ||||||||

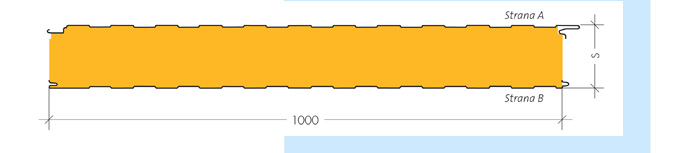

| modulová šířka [mm] | 1000 | |||||||||
| maximální délka [m] | 14 | |||||||||
Technické údaje
Ohnivzdorné stěnové panely FTV Invisio se skládají ze dvou profilovaných, galvanizovaných (275 g/m2) a natřených ocelových plátů (o tloušťce 0,5 mm - 0,7 mm) a izolačního nehořlavého jádra z vrstvené minerální vaty (o tloušťce 50-240 mm).
Všechny tři vrstvy jsou spojeny do kompaktního sendvičového prvku, který zajišťuje požadovanou nosnou kapacitu a nepropustnost. Jádro vyrobené z nehořlavé vrstvené minerální vaty výborně tepelně a zvukově izoluje a je vysoce ohnivzdorné.
Právo změny vyhrazeno. Za případné chybně uvedené informace neručíme. Všechny technické údaje je nutno konzultovat s naším technickým oddělením.
