Skladba IV
- C-kazeta s vloženou tepelnou izolací
- Z profily pod úhlem 45°
- tepelná izolace vložená mezi Z-profily
- difuzně otevřená fólie např. DEKTEN
- trapézový plech na čela C-kazet
Vyhodnocení:
Z vypočtených hodnot vyplývá, že skladba vyhoví požadavkům normy z hlediska součinitele prostupu tepla i při vyšších teplotách a vlhkostech interiéru. Výpočet prokazuje, že tento princip skladeb umožní odstranit povrchovou kondenzaci pro prostory s vlhkostí do 60% (požadavek normy).
Poznámka: Výpočet je proveden pro tloušťku "přídavné" tepelné izolace 60mm. Při vyšších tloušťkách skladba bezpečně vyhoví pro všechny uvažované parametry interiéru.

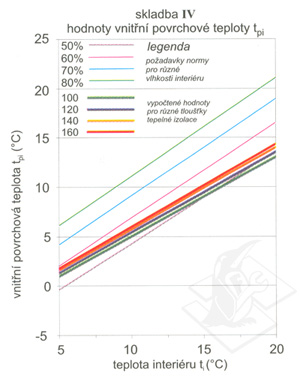

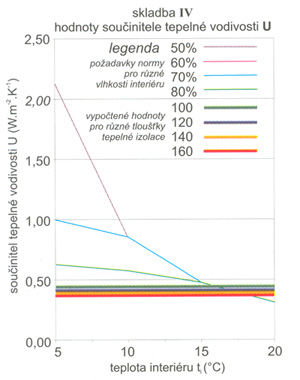

Hodnoty součinitele tepelné vodivosti a vnitřní povrchové teploty:
